硬質合金槍鉆簡要說明

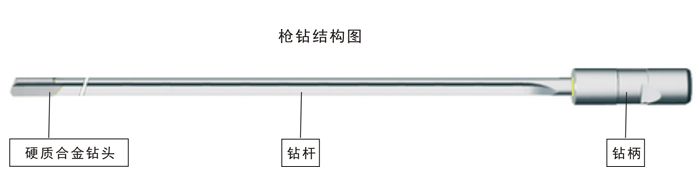

槍鉆，代表著先進、高效的孔加工技術。槍鉆不但可用來加工深孔（長徑比＞10），而且也可用來加工精密淺孔。槍鉆一般由鉆柄、鉆桿、鉆頭三部分焊接在一起。槍鉆中間有一通孔，是切削液進入切削區的通道。
鉆頭是整個槍鉆的關鍵部分。材料為硬質合金。其獨特科學的組合結構，保證在完成切削工作同時還起到自導向的作用，可以通過一次貫穿得到一個高精度的深孔。
鉆頭有外角和內角兩個基本角度（參見槍鉆刃磨角度）。可以根據被切削工件的材料及孔徑來選擇最恰當的組合，以便于工作中更好的平衡切削力和斷屑，并將切削力傳遞給支撐凸肩，保證良好的直線度和同軸度。
鉆頭有很小的倒錐，直徑較刀桿略大。可以保證鉆桿在切削孔內自由旋轉而不會磨擦孔內壁。
鉆桿采用優質合金鋼材，經軋制成形、熱處理、校直等多道工序制成。鉆桿軋有118°～ 120°的“V”型槽，用于排屑。
為保證鉆削孔的直線度和偏斜度，鉆桿必須有足夠的強度，以便在較小的扭轉變形下，提供切削所需的扭力矩。同時，刀身也必須有足夠的韌性，這樣才能吸收刀身高速旋轉產生的震動。因此，鉆桿的材料選擇、熱處理、軋制工藝要求非常嚴苛。
鉆柄在機床和鉆頭間傳遞扭矩，密封高壓油。鉆柄和鉆桿之間的高回轉精度，能避免額外的振動，提高加工精度和可靠性。鉆柄與刀桿相接的頸部處，有消除應力的光滑弧狀凹槽以避免因應力集中而產生破壞。
槍鉆的使用
槍鉆加工為強制排屑。高壓切削油由鉆柄進入槍鉆內孔，到達切削區，對鉆刃進行冷卻潤滑。鐵屑及切削油沿著鉆桿“V”型槽排出。也稱之為外排屑。
槍鉆加工的材料范圍很廣。從玻璃纖維、特氟龍等塑料到碳鋼、合金鋼、有色金屬再到高強度合金鋼(如高溫耐熱合金、鈦合金)都可用其進行深孔加工。因卓越的孔加工性能，槍鉆在造船、汽車、發動機、機車、軍工、化工機械、油嘴油泵、礦山機械及液壓件等行業得到廣泛應用。
槍鉆的加工精度
采用適宜的深孔加工機床及切削參數，可以達到如下加工效果：
孔徑尺寸： IT6～IT611
內孔粗糙度：Ra0.2～Ra6.3
偏斜度：1/1000 ×孔深 工件固定，刀具旋轉
0.5/1000×孔深 工件旋轉，刀具反向旋轉
槍鉆加工效率
因為槍鉆特殊的刀具結構，在深孔加工時，無需退屑，一次加工到深度。孔深越深，加工效率越能得到體現。依據材料及孔徑的不同，加工速度可達到30-100mm/分以上。
GSM優質槍鉆
GSM槍鉆，從鉆頭的磨削、刀桿的軋制及熱處理、鉆頭與鉆桿的焊接，每一道工序均采用先進的工藝設備，并執行嚴格的檢驗標準，保證了交付您手中的每一支槍鉆都品質精良！
